Les stabilisateurs et gouvernes jouent un rôle crucial dans la manœuvrabilité et la stabilité des avions de chasse. Ces surfaces de contrôle permettent aux pilotes de diriger l’appareil avec précision, assurant ainsi des performances optimales en mission.
Historique des stabilisateurs et gouvernes
Les premiers avions de chasse, apparus pendant la Première Guerre mondiale, étaient équipés de surfaces de contrôle rudimentaires. Au fil des décennies, les avancées technologiques ont conduit à des conceptions plus sophistiquées, intégrant des stabilisateurs entièrement mobiles et des gouvernes améliorées pour répondre aux exigences croissantes en matière de vitesse et de manœuvrabilité.
Le Rôle et l’importance des stabilisateurs et gouvernes
Les stabilisateurs assurent la stabilité de l’avion autour des axes de tangage (mouvement du nez vers le haut ou le bas) et de lacet (mouvement du nez vers la gauche ou la droite). Ils se composent généralement de deux parties :
- Stabilisateur horizontal : Partie fixe ou ajustable en vol, il maintient l’équilibre longitudinal de l’avion.
- Stabilisateur vertical : Partie fixe qui assure la stabilité directionnelle.
Les gouvernes sont des surfaces mobiles qui permettent de contrôler l’attitude de l’avion :
- Gouverne de profondeur : Située sur le stabilisateur horizontal, elle contrôle le tangage.
- Gouverne de direction : Placée sur le stabilisateur vertical, elle contrôle le lacet.
- Ailerons : Situés aux extrémités des ailes, ils contrôlent le roulis (inclinaison latérale).
Fonctionnement des stabilisateurs et gouvernes
Les gouvernes sont actionnées par des commandes, classiquement constituées d’un manche pour les ailerons et la gouverne de profondeur, et d’un palonnier pour la gouverne de direction.

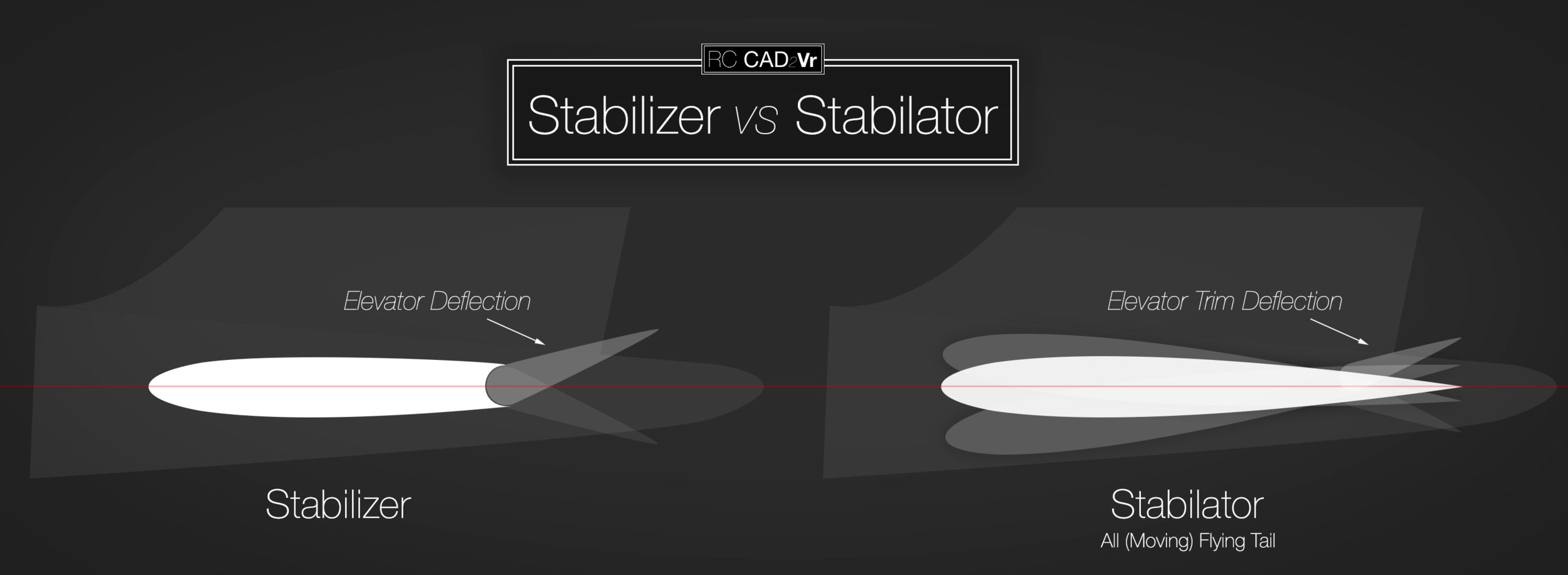

Les stabilisateurs, quant à eux, peuvent être fixes ou ajustables. Certains avions de chasse modernes utilisent des stabilisateurs entièrement mobiles, appelés « stabilators », qui combinent les fonctions de stabilisateur et de gouverne de profondeur. Ces surfaces pivotent autour d’une charnière, permettant un contrôle plus précis du tangage.
Les effets des stabilisateurs et gouvernes sur le vol
Les stabilisateurs et gouvernes sont essentiels pour maintenir le contrôle d’un avion dans toutes les phases de vol. Ces éléments agissent directement sur les trois axes de rotation de l’appareil : tangage, roulis et lacet. Leur coordination garantit une maniabilité précise, une stabilité optimale, et des performances adaptées à la mission.
Contrôle du tangage
Le tangage concerne le mouvement de l’avion autour de son axe transversal, c’est-à-dire l’angle d’inclinaison du nez vers le haut ou vers le bas. Ce mouvement est principalement contrôlé par la gouverne de profondeur, située sur le stabilisateur horizontal. Certains avions modernes, comme les chasseurs de haute performance, utilisent des stabilateurs entièrement mobiles qui pivotent pour des ajustements plus rapides et précis.
- Effets sur la montée et la descente : En augmentant l’angle d’attaque (nez relevé), la portance générée par les ailes croît, permettant à l’avion de grimper. À l’inverse, une réduction de l’angle d’attaque fait descendre l’appareil. Ces ajustements sont critiques lors des manœuvres d’évasion, d’approche à l’atterrissage, ou de combat aérien.
- Exemple concret : Lors d’un combat aérien, un pilote de chasse peut ajuster rapidement le tangage pour effectuer une montée abrupte et sortir du champ visuel de son adversaire.
Contrôle du roulis
Le roulis implique une rotation autour de l’axe longitudinal de l’avion, contrôlé par les ailerons, situés à l’extrémité des ailes. Ces surfaces mobiles fonctionnent en opposition : lorsqu’un aileron se relève, l’autre s’abaisse, modifiant ainsi la portance des deux ailes.
- Effets sur les virages : En inclinant l’avion à gauche ou à droite, les ailerons permettent de tourner efficacement tout en maintenant la portance. Un roulis combiné à un ajustement de la gouverne de direction permet des manœuvres fluides ou rapides, selon les besoins.
- Importance dans les combats : Les chasseurs nécessitent des changements de direction rapides et précis, souvent avec des inclinaisons extrêmes, pour engager ou éviter des cibles.
Contrôle du lacet
Le lacet désigne le mouvement de rotation autour de l’axe vertical, contrôlé par la gouverne de direction, située sur le stabilisateur vertical. Ce mouvement ajuste l’orientation latérale du nez de l’avion.
- Effets sur la trajectoire : La gouverne de direction est cruciale pour maintenir ou modifier un cap. Elle est particulièrement utile lors des décollages et atterrissages par vent de travers, où elle aide à contrer les forces latérales.
- Coordination avec les autres gouvernes : Un lacet contrôlé, combiné avec le tangage et le roulis, permet des manœuvres complexes comme le vol en virage coordonné, où l’avion tourne sans déraper.
Réduction de la traînée et optimisation des performances
Les stabilisateurs et gouvernes ne servent pas seulement à manœuvrer l’appareil ; leur conception impacte directement l’aérodynamisme. Une réduction de la traînée aérodynamique grâce à des stabilateurs efficaces ou des gouvernes bien dimensionnées améliore les performances générales :
- Économie de carburant : En minimisant la traînée parasite, la consommation diminue, augmentant ainsi le rayon d’action de l’avion.
- Stabilité à haute vitesse : Les avions de chasse opérant à des vitesses supersoniques nécessitent des stabilisateurs et gouvernes capables de maintenir une stabilité et une maniabilité malgré des contraintes aérodynamiques intenses.
Exemple pratique
Prenons le F-22 Raptor, un avion furtif américain. Il utilise des stabilateurs entièrement mobiles et des ailerons capables de mouvements asymétriques pour combiner contrôle de roulis et ajustement du tangage. Cette conception offre une agilité inégalée, permettant des manœuvres extrêmes, comme le « cobra de Pugachev », où l’avion effectue une montée brusque suivie d’un quasi-arrêt en vol.
De même, le Eurofighter Typhoon intègre des canards avant, en plus des stabilisateurs et gouvernes traditionnels, pour un contrôle accru lors des combats rapprochés.
Exemples concrets
- F-16 Fighting Falcon : Cet avion de chasse américain est équipé d’un stabilator, offrant une grande agilité en combat aérien.

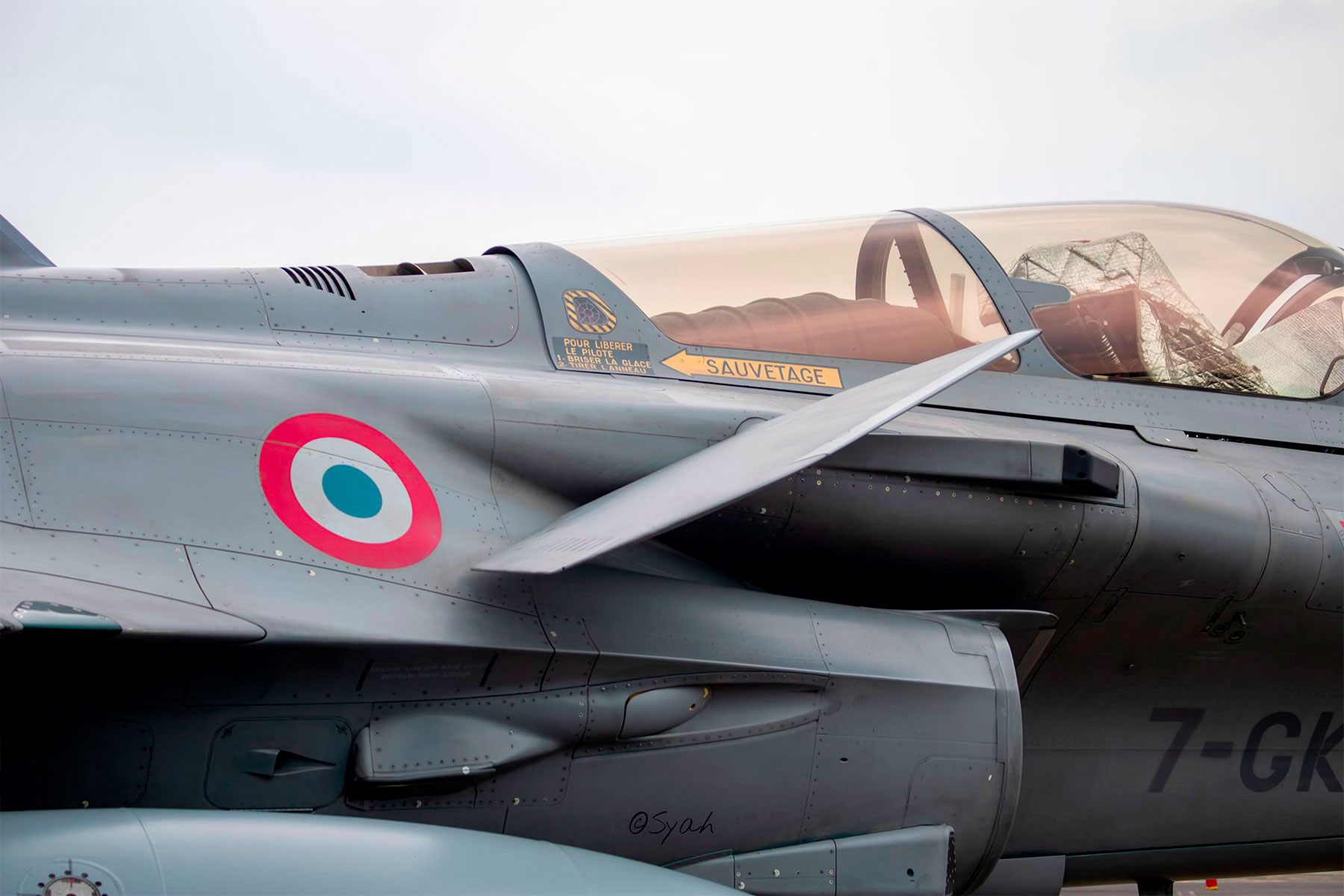

- Dassault Rafale : L’avion de chasse français utilise des canards (petites surfaces de contrôle à l’avant) en complément des stabilisateurs traditionnels, améliorant la manœuvrabilité à haute vitesse.
Aspects pratiques et pragmatiques
La maintenance des stabilisateurs et gouvernes est essentielle pour garantir la sécurité et les performances des avions de chasse. Les inspections régulières permettent de détecter d’éventuelles usures ou défaillances mécaniques. De plus, les avancées en matériaux composites ont conduit à des structures plus légères et résistantes, réduisant les coûts d’entretien et augmentant la durabilité.
Les stabilisateurs et gouvernes sont des composants essentiels des avions de chasse, assurant leur stabilité et leur manœuvrabilité. Leur conception et leur fonctionnement ont évolué au fil du temps pour répondre aux exigences croissantes des missions militaires, intégrant des technologies avancées pour optimiser les performances en vol.
