Analyse détaillée des technologies de cockpit, du pilotage électrique (fly-by-wire), des systèmes GPS et radar dans les avions de chasse.
L’évolution des cockpits et des systèmes de pilotage des avions de chasse
Les cockpits des avions de chasse ont connu une transformation majeure au fil des décennies, passant de commandes mécaniques à des systèmes électroniques sophistiqués. Initialement, les pilotes utilisaient des commandes reliées mécaniquement aux surfaces de contrôle. Cette configuration, bien que fiable, présentait des limitations en termes de poids, de complexité et de réactivité.

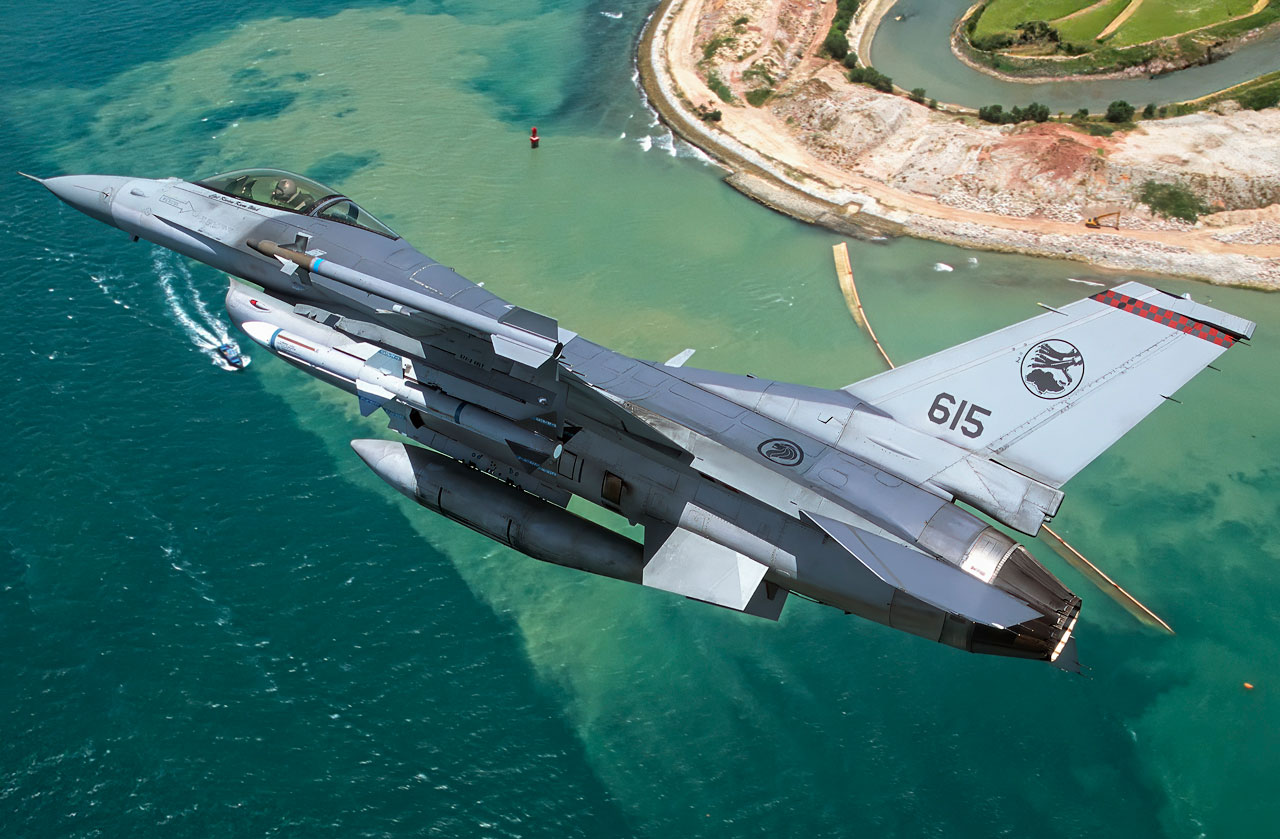

L’introduction des systèmes de commandes de vol électriques, ou fly-by-wire (FBW), a marqué une révolution dans le domaine. Ces systèmes remplacent les liaisons mécaniques par des signaux électroniques, permettant une transmission plus rapide et précise des commandes du pilote aux surfaces de contrôle. Le General Dynamics F-16 Fighting Falcon, introduit dans les années 1970, a été le premier avion de chasse à intégrer un système FBW numérique complet. Cette technologie a permis au F-16 d’atteindre une maniabilité exceptionnelle, tout en réduisant le poids et la maintenance associés aux systèmes mécaniques traditionnels.
Les avantages du FBW sont multiples. En éliminant les composants mécaniques lourds, les avions gagnent en légèreté, ce qui améliore leur efficacité énergétique. De plus, les systèmes FBW peuvent être programmés pour inclure des protections de l’enveloppe de vol, empêchant le pilote d’effectuer des manœuvres susceptibles de compromettre la sécurité de l’appareil. Par exemple, le Boeing 777, introduit en 1994, utilise un système FBW qui offre une protection contre les erreurs de pilotage, garantissant que l’avion reste dans des limites de vol sûres.
Les cockpits modernes intègrent également des écrans multifonctions, remplaçant les instruments analogiques par des interfaces numériques. Ces écrans offrent une meilleure lisibilité et permettent une personnalisation des informations affichées, améliorant ainsi la conscience situationnelle du pilote. Par exemple, le cockpit du Challenger 350 est équipé du système avionique Pro Line 21 Advanced, qui comprend des fonctionnalités telles que le Synthetic Vision System (SVS) et le MultiScan Weather Radar, offrant aux pilotes des outils avancés pour une gestion de vol sûre et efficace.
Les technologies de vol assisté : le pilotage électrique (fly-by-wire)
Le concept de fly-by-wire (FBW) repose sur le remplacement des commandes de vol mécaniques par des systèmes électroniques. Cette technologie a été initialement testée par la NASA dans les années 1960 sur un F-8 Crusader modifié, démontrant la faisabilité et les avantages du FBW. Le F-16 Fighting Falcon a ensuite été le premier avion de chasse à être produit en série avec un système FBW numérique complet, offrant une maniabilité accrue et une réduction significative du poids.
Les systèmes FBW présentent plusieurs avantages clés. Ils permettent une réduction significative du poids de l’appareil en éliminant les composants mécaniques lourds. De plus, ils améliorent la fiabilité en réduisant le nombre de pièces mobiles susceptibles de défaillir. Les systèmes FBW offrent également une meilleure efficacité énergétique, contribuant à une consommation de carburant réduite.
Un autre avantage majeur du FBW est la possibilité d’intégrer des protections de l’enveloppe de vol. Ces protections empêchent le pilote d’effectuer des manœuvres qui pourraient mettre l’appareil en danger, telles que des angles d’attaque excessifs ou des vitesses dépassant les limites structurelles. Cette fonctionnalité améliore la sécurité globale du vol en aidant à prévenir les erreurs de pilotage.
Les systèmes FBW ont également évolué vers des technologies plus avancées, telles que le fly-by-light, qui utilise des fibres optiques pour transmettre les signaux de commande. Cette approche offre une immunité accrue aux interférences électromagnétiques et une vitesse de transmission des données plus élevée. Le Kawasaki P-1 est le premier avion de production au monde à être équipé d’un tel système de contrôle de vol.
Les systèmes GPS et radar de navigation dans les avions de chasse
Les systèmes de navigation des avions de chasse ont considérablement évolué, intégrant des technologies avancées pour assurer une précision et une fiabilité accrues. Le système GPS (Global Positioning System) est devenu un élément central, fournissant des données de positionnement précises. Cependant, la dépendance au GPS présente des vulnérabilités, notamment face aux tentatives de brouillage par des adversaires. Pour pallier ces risques, des alternatives telles que la navigation magnétique sont en cours de développement. Par exemple, l’US Air Force a testé un système de navigation basé sur les anomalies du champ magnétique terrestre, offrant une solution en cas d’indisponibilité du GPS.
Les radars jouent également un rôle crucial dans la navigation et le combat aérien. Le système LANTIRN (Low Altitude Navigation and Targeting Infrared for Night) permet aux avions tels que le F-15E Strike Eagle de voler à basse altitude, de nuit et par mauvais temps, en fournissant des images infrarouges et des capacités de suivi de terrain. Ce système améliore la capacité des pilotes à détecter et engager des cibles dans des conditions défavorables.
Le rôle du data fusion et des systèmes intégrés dans les avions de chasse
Le concept de data fusion est central dans les systèmes de contrôle modernes des avions de chasse. Il s’agit de la capacité à combiner les données provenant de multiples capteurs – radar, infrarouge, GPS, capteurs inertiels, liaisons tactiques – pour produire une vision unifiée, claire et cohérente de l’environnement tactique. Cette intégration permet au pilote d’avoir une perception immédiate de la situation aérienne et terrestre, sans devoir analyser séparément les sources d’information. Cela limite la charge cognitive et accélère la prise de décision.
Le F-35 Lightning II, par exemple, dispose du système DAS (Distributed Aperture System), qui comprend six capteurs infrarouges répartis sur la cellule. Ces capteurs fournissent une vision à 360° en temps réel, projetée directement dans le casque du pilote via le HMDS (Helmet Mounted Display System). Grâce à cette technologie, le pilote peut suivre visuellement un missile, voir à travers l’avion et surveiller les menaces sans regarder ses instruments. Ce système réduit considérablement le temps de réaction en combat aérien.
Le radar AESA (Active Electronically Scanned Array) constitue un autre exemple d’intégration avancée. Contrairement aux radars à balayage mécanique, les radars AESA utilisent des faisceaux électroniques pour balayer l’espace. Cela permet un suivi simultané de dizaines de cibles, tout en réduisant la probabilité d’être détecté. Le radar AN/APG-81 du F-35, par exemple, peut suivre jusqu’à 23 cibles aériennes tout en effectuant des opérations de cartographie au sol à haute résolution.
Ces systèmes intégrés sont souvent couplés à des liaisons de données tactiques comme la Link 16, permettant aux avions alliés de partager des informations en temps réel. Cela permet de créer un réseau tactique coopératif où chaque appareil enrichit l’image opérationnelle globale. Ainsi, un avion de chasse peut bénéficier des données radar d’un autre appareil situé à plusieurs centaines de kilomètres, ou d’un AWACS, sans émettre lui-même et donc sans se rendre détectable.
Ce type d’intégration a un coût élevé. Le système avionique du F-35 représente environ 30 % du coût total de l’appareil, soit plus de 26 millions d’euros par avion (estimation basée sur un coût unitaire de 87 millions d’euros). Toutefois, ces investissements offrent un avantage tactique majeur en combat moderne, où la capacité à capter, analyser et exploiter l’information en quelques secondes peut déterminer l’issue d’un affrontement.
Le pilotage assisté et l’automatisation partielle du vol
Les avions de chasse modernes incluent une part croissante d’automatisation dans le pilotage. Cette évolution ne vise pas à remplacer le pilote, mais à l’assister pour lui permettre de se concentrer sur les décisions tactiques plutôt que sur le contrôle mécanique de l’appareil.
L’assistance au pilotage inclut, par exemple, des systèmes de compensation automatique lors de vols à haute incidence ou à grande vitesse. Ces systèmes ajustent les commandes en temps réel pour maintenir la stabilité de l’appareil. Dans les configurations instables comme celles du Dassault Rafale ou de l’Eurofighter Typhoon, cette assistance est indispensable. L’avion, naturellement instable pour favoriser la manœuvrabilité, ne pourrait pas être contrôlé par un humain seul sans assistance informatique.
De nombreux avions sont également dotés d’un autopilote tactique. Il peut maintenir une trajectoire de vol à très basse altitude à haute vitesse, en suivant automatiquement le relief. Le système TERPROM (Terrain Profile Matching), utilisé par exemple sur les Tornado GR4 britanniques, compare le profil du sol aux données de cartographie numérique pour anticiper et suivre les reliefs sans intervention du pilote.
Dans le domaine du combat collaboratif, certains avions de chasse expérimentent l’autonomie partielle, notamment dans les programmes « Loyal Wingman », où un chasseur habité pilote des drones associés. Le système Skyborg de l’US Air Force, par exemple, est conçu pour permettre à un F-22 ou un F-35 de contrôler plusieurs drones armés sans intervention directe, mais avec un niveau de délégation autorisé.
Enfin, des technologies comme l’auto-GCAS (Automatic Ground Collision Avoidance System) ont été intégrées sur des appareils comme le F-16 pour prévenir les crashs dus à une perte de conscience du pilote (causée par les G élevés) ou à une désorientation. Ce système détecte un impact imminent avec le sol et prend temporairement le contrôle de l’appareil pour éviter l’accident. Depuis sa mise en service en 2014, il a sauvé plusieurs pilotes américains.
